深冷處理的步驟
        入爐溫度

　　在工件淬火冷卻到室溫后，應立即進行深冷處理，以防止馬氏體在室溫滯留時間過長而導致熱老化。

　　冷暴力溫度一般-60~-80oC，鋼碳和合金元素含量(質量分數)越大，Mf越小，深冷處理溫度越小。查特液氮罐

　　冷卻方法

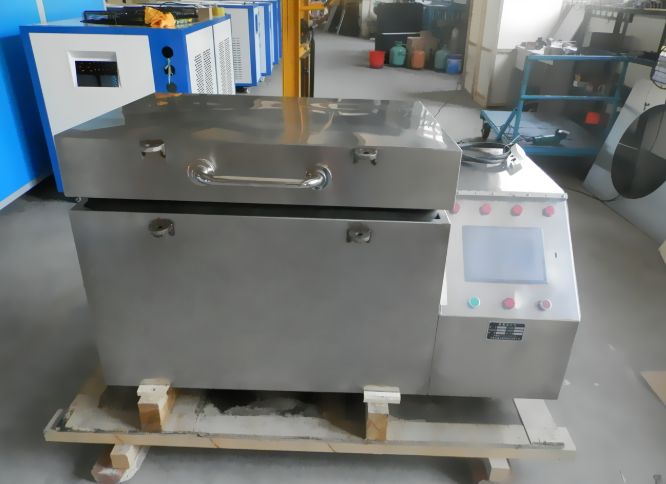

　　工件不應直接放入保溫冷凍液(如酒精和干冰混合液)中，而應放入充氣的低溫箱中冷卻。

　　對形狀復雜、尺寸較大的工件，應與設備一起由室溫降至處理溫度，防止工件開裂。

　　保溫時間

　　馬氏體轉換主要是在連續冷卻過程中，單件冷暴力達到溫度后，轉換后即可發布。

　　二是裝爐量大時，為保證工件芯部達到冷暴力溫度，因此應在冷暴力溫度下保溫1~3h。

　　氣溫上升

　　冷暴力結束后，將工件從冷暴力設備中取出，在空氣中升至室溫，并立即擦洗材料表面起霜，涂上防銹劑。

　　不能在室溫下淬火，達到室溫后要及時淬火，以免開裂。

　　低溫回火

　　冷處理過的工件應在160~180oC溫度下淬火2h。

　　深度冷卻處理主要選用液體氟作為冷卻液(-196℃)，利用汽化潛熱的快速冷卻方法，將淬火后的模具冷卻至-120℃以下，并持續一段時間。
