一、核心適配儀器與技術匹配

1. 液質聯用儀（LC-MS）

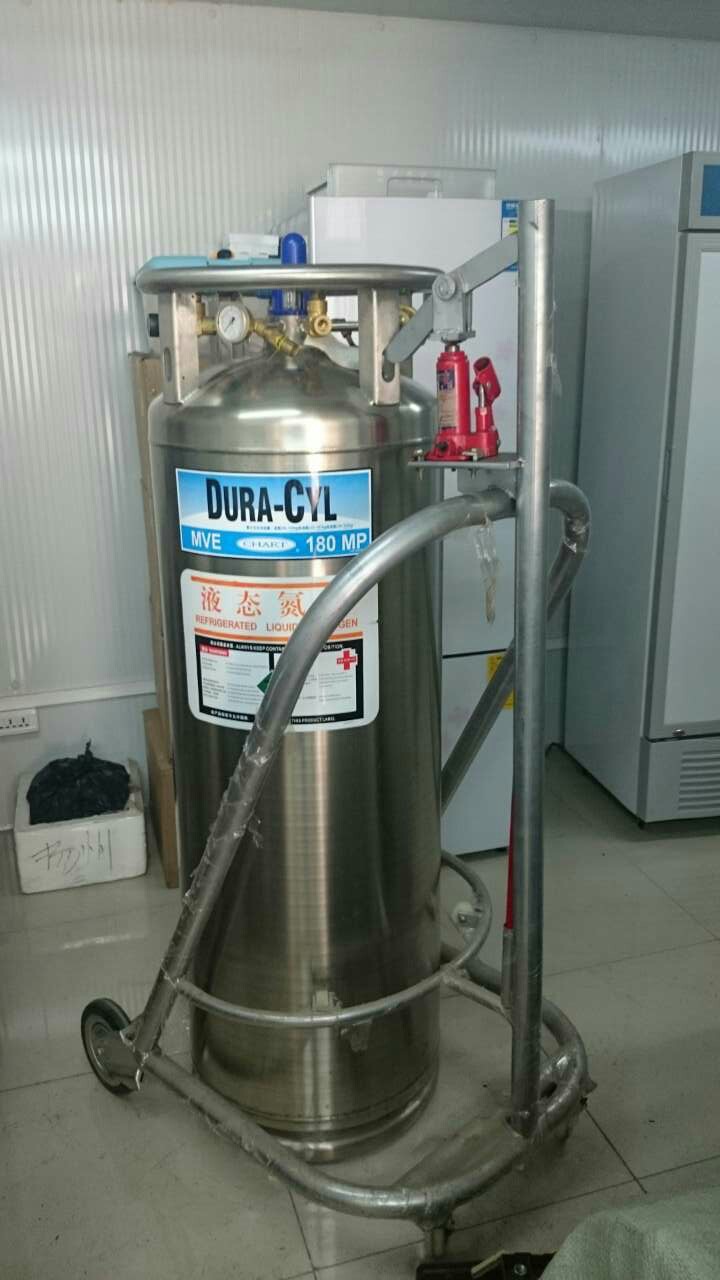

• 適配原理：液質聯用儀的霧化氣和干燥氣需穩定氮氣供應，壓力要求約0.8MPa。MVE 180MP 通過內置汽化盤管將液氮轉化為高壓氮氣，經雙表頭減壓閥（如 Honeywell 1800B2）調節后，可滿足儀器對壓力和流量的需求。
• 典型型號：賽默飛 Q Exactive、安捷倫 6540 UHD Accurate-Mass Q-TOF。
• 優勢：180 升容量可支持儀器連續運行 7-10 天，相比傳統高壓氣瓶減少換瓶頻率，降低停機風險。

2. 真空鍍膜機

• 適配原理：真空鍍膜需持續通入0.5MPa 氮氣以排除氧氣，同時維持腔體內壓力穩定。MVE 180MP 通過 LCCM 液缸控制歧管實現精準汽化，并搭配 MC450MP 級聯系統（可選）滿足大流量需求。
• 典型應用：半導體晶圓鍍膜、光學鏡片增透膜制備。
• 案例：某光學企業采用 “180MP + 雙級減壓閥” 配置，氮氣消耗量降低 18%，鍍膜均勻性提升 23%。

3. 激光切割機

• 適配原理：切割碳鋼需1-2MPa 氧氣，切割不銹鋼需1-1.5MPa 高純氮氣。MVE 180MP 的高壓輸出能力（最高 2MPa）可直接通過金屬波紋管連接激光頭，避免中間減壓環節的壓力波動。
• 典型型號：通快 TruLaser 3030、大族激光 G4020HF。
• 注意事項：需定期檢測杜瓦瓶出口壓力穩定性（波動應≤±0.05MPa），避免影響切割精度。

4. 等離子體質譜儀（ICP-MS）

• 適配原理：ICP-MS 的冷卻氣（氬氣）消耗量高達1m3/h，傳統鋼瓶無法滿足需求。MVE 180MP 通過液氬存儲（180 升液氬≈18 個高壓氣瓶氣量），配合雙止回閥和不銹鋼氣路系統，可實現連續穩定供氣。
• 典型型號：珀金埃爾默 NexION 5000、賽默飛 iCAP TQ。
• 配置建議：出口端安裝 MNR 180 精密壓力調節器，將輸出壓力穩定在0.7-0.8MPa，滿足儀器要求。

二、特殊場景適配方案

1. 半導體制造設備

• 適配場景：
• 晶圓刻蝕：需0.5-1MPa 高純氮氣吹掃反應腔，防止氧化。
• 離子注入：液氬杜瓦瓶（180MP 型）通過汽化器轉化為氬氣，用于離子源冷卻。
• 典型設備：應用材料 Endura、東京電子 Exelan H。
• 技術要求：氣體純度需≥99.999%，建議搭配在線氣體純化裝置（如 Parker Balston 系列）。

2. 低溫電子顯微鏡（Cryo-EM）

• 適配原理：樣品冷凍需 **-196℃液氮環境 **，MVE 180MP 通過真空夾套軟管直接連接顯微鏡冷卻系統，維持樣品臺溫度穩定。
• 典型型號：賽默飛 Titan Krios、FEI Talos F200X。
• 注意事項：需配置雙冗余杜瓦瓶（如 180MP+50L 應急罐），避免因補液中斷導致樣品解凍。

3. 程序降溫儀

• 適配原理：細胞凍存需 **-80℃至 - 196℃梯度降溫 **，MVE 180MP 通過低壓輸出模式（0.1-0.3MPa）連接程序降溫儀，實現液氮精準噴淋。
• 典型型號：Planer Kryo 560-16、Thermo Scientific Forma 700。
• 參數優化：建議將杜瓦瓶增壓閥壓力設定為0.25MPa，確保噴淋流量穩定在 2-3L/min。

三、關鍵技術要求與配件選擇

1. 接口與管路

• 必須匹配：儀器接口需為CGA 350，若為 CGA 580 等其他接口，需使用不銹鋼適配器（如 Swagelok CGA350-580）。
• 管路材質：優先選用316L 不銹鋼波紋管（耐 - 196℃低溫），長度≤5 米以減少壓力損失。

2. 壓力控制

• 減壓閥選型：
• 高壓場景：激光切割、半導體制造推薦Honeywell 1800B2（最大輸入壓力 2MPa，輸出 0.5-2MPa 可調）。
• 精密控制場景：液質聯用儀、ICP-MS 建議使用MNR 180 精密壓力調節器（精度 ±0.5% FS）。
• 安全設計：杜瓦瓶出口端必須安裝雙止回閥（如 Parker 412 系列），防止氣體反灌引發超壓。

3. 補液與監控

• 自動補液系統：可集成液位傳感器 + PLC 控制器，當杜瓦瓶液位低于 20% 時自動觸發補液泵（如 Wanner Hydra-Cell G30）。
• 遠程監控：通過物聯網模塊（如 ThingWorx 平臺）實時監測杜瓦瓶壓力、液位和溫度，異常時自動報警。

四、合規與認證要求

1. 特種設備備案：
• 180MP 杜瓦瓶屬于壓力容器，需向當?shù)厥袌霰O(jiān)督管理局提交《壓力容器使用登記表》，并提供TSG 21-2016 監督檢驗報告。
• 若用于醫療領域（如干細胞庫），還需符合ISO 13485 醫療器械質量管理體系。
2. 危險化學品管理：
• 液氮屬于第 2.2 類不燃氣體，儲存場所需通過應急管理部門備案，提交安全評價報告和防雷檢測證書。
• 儲存量≥10 噸時需申報重大危險源，并配備氧濃度監測儀（如 Crowcon Gas-Pro）。

五、典型案例與成本分析

1. 某生物制藥企業案例

• 設備配置：2 臺液質聯用儀 + 1 臺 180MP 杜瓦瓶 + MNR 180 減壓閥。
• 運行數據：
• 氮氣日消耗量：1200L（折算液氮約 1.5 升）。
• 杜瓦瓶補液周期：約 120 天（180 升 ÷1.5 升 / 天）。
• 年成本對比：傳統鋼瓶（約$12,000/年） vs 杜瓦瓶（$3,500 / 年），節省 71%。

2. 某半導體晶圓廠案例

• 設備配置：5 臺刻蝕機 + 2 臺 180MP 杜瓦瓶 + 雙級減壓系統。
• 技術優化：
• 采用氮氣回收系統（回收率≥70%），年節省氮氣成本 $28,000。
• 通過壓力 - 流量曲線擬合，將氣體壓力波動控制在 ±0.02MPa，刻蝕良率提升 4%。

結語

1. 確認儀器接口為 CGA 350 或可通過適配器轉換。
2. 根據儀器需求選擇減壓閥型號（如 Honeywell 1800B2 用于高壓，MNR 180 用于精密控制）。
3. 同步完成特種設備備案和危險化學品儲存?zhèn)浒浮?/li>
4. 定期檢測杜瓦瓶真空度（靜態蒸發率≤1.5%）和安全閥校驗有效期。
